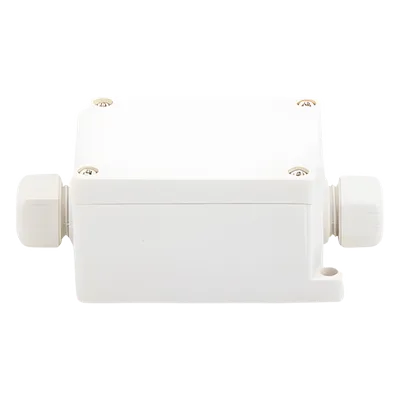

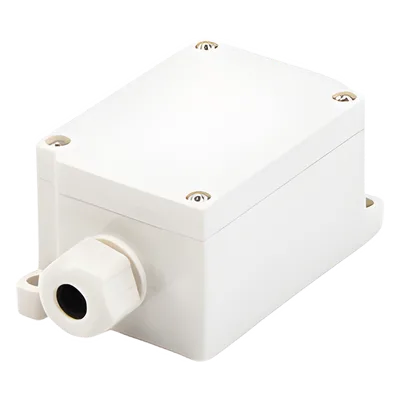

PRECISION · Modelo PST-TJ-4P

Caja de Conexión Exterior / 4 Líneas en Paralelo / Terminal Doble Tornillo / IP66 / 102 x 50 x 40 mm

$229.00 IVA incluidoDe contado: $219.84 (−4 %)
  • Protección IP66 contra polvo y chorros de agua
  • Terminales de doble tornillo para 4 líneas en paralelo
  • Compatible con calibres de 12 a 22 AWG
  • Rango térmico de -40 °C a +120 °C
  • Soporta 3 A en 110 VCA y 10 A en 12/24 VCC
  • Glándulas opresoras incluidas para sellado del cable
Modelo
PST-TJ-4P
Marca
PRECISION
SAT
43223306 Gabinete o cerramiento para sistemas de red

Disponible

EnvíoGratis en pedidos desde $5,000. Abajo de ese monto, $350. Se envía directo a tu domicilio en México.
Instalación¿Quieres que lo instalemos? Un técnico autorizado cotiza tu proyecto por $2,500, que se descuentan si contratas. Ver cómo funciona

Descripción

La caja de conexión exterior PSTTJ4P es un gabinete de material plástico diseñado para realizar empalmes eléctricos en paralelo de hasta cuatro líneas mediante terminales de doble tornillo, en instalaciones expuestas a la intemperie. Su construcción con grado de protección IP66 permite operar en ambientes con polvo y humedad, mientras que su rango de temperatura de operación de -40 °C a +120 °C mantiene la integridad del conjunto en condiciones térmicas exigentes. Acepta conductores de calibre 12 a 22 AWG y admite corrientes de hasta 3 A en 110 VCA y de hasta 10 A en 12 VCC o 24 VCC, lo que la hace adecuada para circuitos de control, señalización y alimentación de baja potencia. Las glándulas opresoras incluidas garantizan el sellado en los puntos de entrada y salida del cableado, evitando el ingreso de agua y partículas. El acceso se realiza retirando la tapa del gabinete, lo que facilita las labores de inspección, conexión y mantenimiento periódico del empalme.

Características Generales

  • Gabinete para exterior con terminales de conexión en paralelo para 4 líneas
  • Terminales de doble tornillo tipo herradura para sujeción firme del conductor
  • Material plástico resistente para uso en intemperie
  • Dimensiones: 102 x 50 x 40 mm
  • Recomendado para calibres 12-22 AWG
  • Grado de protección: IP66
  • Rango de temperatura de operación: -40 °C a +120 °C
  • Corriente alterna: 110 VCA, máximo 3 A
  • Corriente directa: 12 VCC / 24 VCC, máximo 10 A
  • Incluye glándulas opresoras

Desempeño

  • Grado de protección: IP66
  • Temperatura de operación: -40 °C a +120 °C
  • Calibres compatibles: 12-22 AWG
  • CA: 110 VCA, máximo 3 A
  • CD: 12 VCC / 24 VCC, máximo 10 A
  • Conexión en paralelo para 4 líneas

Físicas y de Conexión

  • Material: plástico
  • Dimensiones: 102 x 50 x 40 mm
  • Terminales de doble tornillo
  • Terminal tipo herradura por conductor
  • Entradas laterales con glándula opresora
  • Tapa desmontable para acceso al interior

Contenido del Paquete

  • Gabinete de conexión exterior
  • Tapa del gabinete
  • Glándulas opresoras incluidas
  • Bloque de terminales de doble tornillo para 4 líneas

Proceso de Instalación

  1. Retirar la tapa del gabinete y aflojar ambas glándulas opresoras.
  2. Verificar y garantizar que el sistema no esté energizado antes de manipular el cableado.
  3. Introducir ambos cables al cuerpo del gabinete cuidando no lastimar el empaque.
  4. Desforrar cada cable y colocar la terminal tipo herradura.
  5. Aflojar los tornillos de las terminales y colocar una a una cada terminal correspondiente.
  6. Ajustar el tornillo de cada posición y cerrar el gabinete con la tapa.

Información adicional

Peso 0.08 kg
Dimensiones 50 × 28 × 32 cm
Marca

PRECISION

Modelo

PST-TJ-4P

Unidad

Pieza

Garantía

3 años
