Descripción

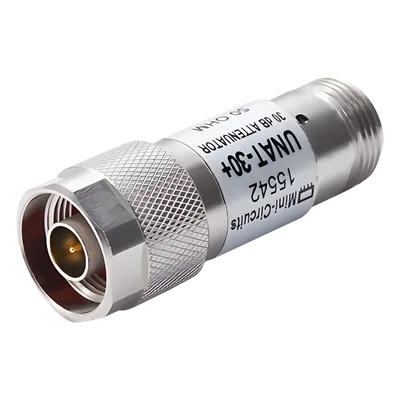

Atenuador en línea diseñado para aplicaciones de RF y microondas que requieren reducción controlada de 30 dB en el rango de frecuencias de DC a 6 GHz. Ideal para sistemas de comunicación, instrumentación de prueba y medición, control de nivel de señal y mitigación de interferencias. Su construcción con conectores N macho a hembra facilita la integración directa en cadenas de RF sin adaptadores adicionales, mientras que su diseño compacto y materiales de alta calidad aseguran desempeño consistente en condiciones ambientales exigentes.
Características Principales
- Atenuación fija de 30 dB con precisión garantizada
- Rango de frecuencia DC a 6 GHz
- Potencia máxima de disipación 0.5 W
- Conectores N macho a N hembra
- VSWR ≤1.50:1 para mínima reflexión
- Pérdida de inserción ≤0.5 dB
- Impedancia característica 50 Ω
- Rango de temperatura operativa -55°C a +85°C
- Material: aleación de cobre con acabado de níquel
- Cumplimiento RoHS
Especificaciones Técnicas
Eléctricas
Atenuación: 30 dB
Rango de frecuencia: DC – 6 GHz
Potencia máxima: 0.5 W
VSWR: ≤1.50:1
Pérdida de inserción: ≤0.5 dB
Impedancia: 50 Ω
Mecánicas
Conectores: N macho a N hembra
Material: Aleación de cobre
Acabado: Níquel
Ambientales
Temperatura operativa: -55°C a +85°C
Temperatura almacenamiento: -55°C a +85°C
Humedad: 0-95% RH, sin condensación
Certificaciones
ISO 9001
ISO 14001
AS 9100
RoHS
Aplicaciones Típicas
- Sistemas de comunicación RF y microondas
- Instrumentación de prueba y medición
- Control de nivel de señal en sistemas de RF
- Reducción de interferencias en sistemas de comunicación
