Descripción

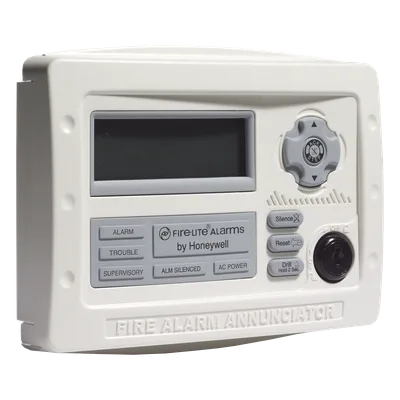

El ANN-80-W es un anunciador remoto LCD de 80 caracteres, retroiluminado, de Fire-Lite by Honeywell, en color blanco. Replica en su pantalla la información del panel de detección de incendio (FACP): tipo de dispositivo, zona y estado de alarma, falla o supervisión de cada punto, además de etiquetas alfanuméricas personalizadas programadas en el panel. Se conecta mediante un bus serial de dos hilos con protocolo ANN-BUS y se alimenta con 24 Vcc desde el propio panel o desde una fuente remota filtrada. Se usa en instalaciones comerciales que requieren un punto de anuncio adicional, alejado del panel principal.
Características principales
- Pantalla LCD retroiluminada de 80 caracteres (20 x 4 líneas) que replica la del panel
- Indicadores de energía AC, alarma, falla, supervisión y silenciamiento
- Switches de reconocimiento, silenciar señal, simulacro y reset habilitables desde el panel
- Se conecta al panel mediante el bus serial ANN-BUS de dos hilos, sin programación adicional
- Hasta 8 anunciadores por panel, a una distancia de hasta 6,000 pies (1,800 m)
- Montaje en superficie o semi-empotrado en caja eléctrica sencilla, doble o de 4 pulgadas
- Listado UL 864, aprobado FM, CSFM y MEA
Especificaciones técnicas
PANTALLALCD retroiluminada, 80 caracteres (20×4 líneas)
ALIMENTACIÓN24 Vcc (rango 18.8 a 38.2 Vcc)
CONSUMO39 mA en reposo / 48 mA en alarma (máx.)
COMUNICACIÓNBus ANN-BUS de 2 hilos
DISTANCIA MÁXIMA6,000 pies (1,800 m) al panel
DIMENSIONES174.6 x 136.5 x 34.9 mm
COLORBlanco
LISTADOSUL 864 (S2424), FM, CSFM 7120-0075:211, MEA 442-06-E
