Descripción

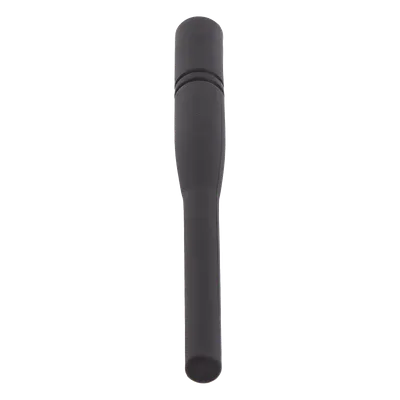

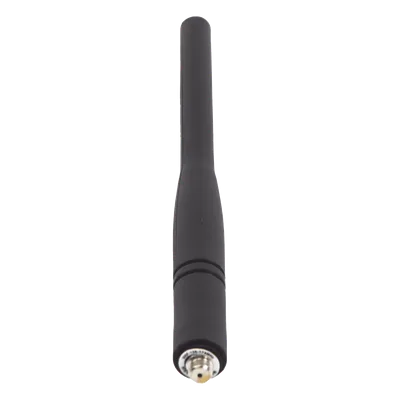

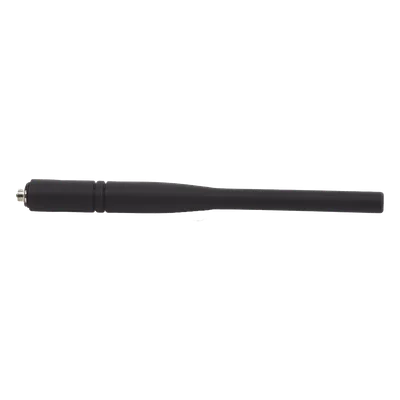

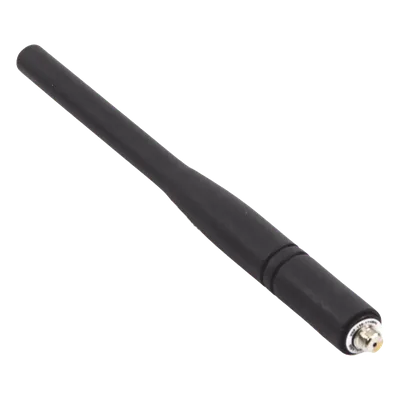

La antena helicoidal VHF TX4117 está diseñada para radios portátiles que operan en el rango de 136 a 174 MHz, con frecuencia central de 150 MHz. Su radiación omnidireccional y polarización vertical permiten mantener un enlace de comunicación estable en distintas orientaciones del equipo, sin necesidad de alinear la antena con la estación receptora. Presenta una impedancia estándar de 50 ohmios y una relación de onda estacionaria (ROE) menor a 2.0, lo que reduce las pérdidas por reflexión y optimiza la eficiencia de transmisión. El conector tipo rosca (monopolo) facilita el montaje y desmontaje rápido sobre el radio, con un acople firme que evita desconexiones accidentales durante la operación. Su construcción en uretano con capota de plástico ABS ofrece resistencia al desgaste propio del uso diario en campo, con una longitud total de 170 ± 3 mm.
Características Generales
- Tipo de antena: helicoidal para radios portátiles
- Rango de frecuencia: 136-174 MHz
- Frecuencia central: 150 MHz
- Impedancia: 50 ohmios
- Ganancia: unidad
- Radiación: omnidireccional
- Polarización: vertical
- ROE: < 2.0
- Material: uretano
- Capota: plástico ABS
- Conector: tipo rosca (monopolo)
- Longitud total: 170 ± 3 mm
Desempeño
- Rango de frecuencia: 136-174 MHz
- Frecuencia central: 150 MHz
- Ganancia: unidad
- Radiación: omnidireccional
- Polarización: vertical
- ROE: < 2.0
Físicas y Eléctricas
- Impedancia: 50 ohmios
- Material: uretano
- Capota: plástico ABS
- Conector: tipo rosca (monopolo)
- Longitud total: 170 ± 3 mm
Compatibilidad
- DEP550 / DEP550E
- DEP570 / DEP570E
- DGP8050 / DGP8050E
- DGP8550 / DGP8550E
