Descripción

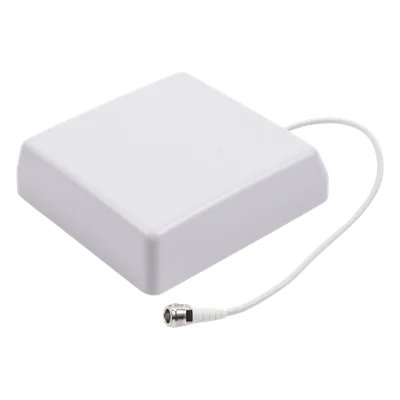

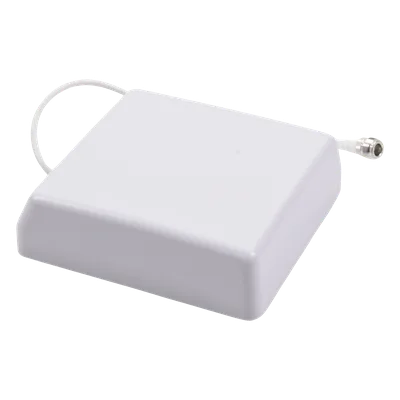

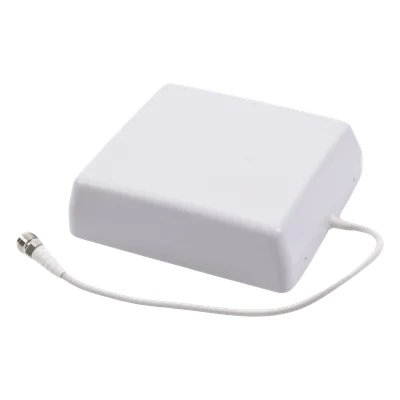

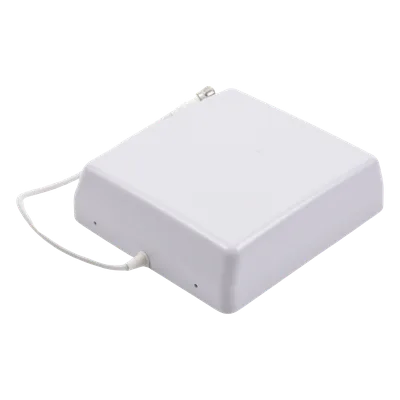

Antena panel direccional multibanda diseñada para despliegue en interiores como elemento radiante en sistemas de amplificación de señal celular. Opera en el rango extendido de 617-2700 MHz con ganancia de 7 dBi en bandas bajas y 8 dBi en bandas altas, permitiendo la cobertura de tecnologías 2G, 3G, 4G LTE y 5G NR de baja frecuencia en una única unidad. Su patrón de radiación direccional con apertura de 97° en plano horizontal y 90° en plano vertical proporciona iluminación controlada de zonas específicas, optimizando la distribución de energía RF en espacios interiores. El diseño compacto de perfil reducido y acabado en color neutro facilita su integración en entornos corporativos, residenciales e industriales sin impacto visual. Incorpora conector N hembra para interconexión directa con equipos amplificadores de señal de alto rendimiento.
Características Generales
- • Rango de frecuencia: 617-960 MHz / 1710-2700 MHz
- • Ganancia: 7 dBi (bajas) / 8 dBi (altas)
- • Impedancia: 50 ohm
- • Polarización: Vertical
- • Apertura del haz: 97° horizontal / 90° vertical
- • Conector: N hembra
- • Tecnologías soportadas: 5G NR, LTE, CDMA, GSM, UMTS, AWS
- • Bandas compatibles: 28, 5, 2, 4, 7, 71
- • Aplicación: Interior, montaje en pared
- • Color: Neutro
Desempeño RF
Rango de frecuencia: 617-960 / 1710-2700 MHz
Ganancia: 7 dBi / 8 dBi
Impedancia: 50 ohm
Polarización: Vertical
Apertura horizontal: 97°
Apertura vertical: 90°
Físicas y Eléctricas
Dimensiones: 158 x 168 x 47 mm
Conector: N hembra
Color: Neutro
Ubicación: Interior
Montaje: Pared
Compatibilidad
Tecnologías: 5G NR, LTE, CDMA, GSM, UMTS, AWS
Bandas soportadas: 28, 5, 2, 4, 7, 71
Aplicación: Amplificadores de señal celular, dispositivos multi-tecnología
