Descripción

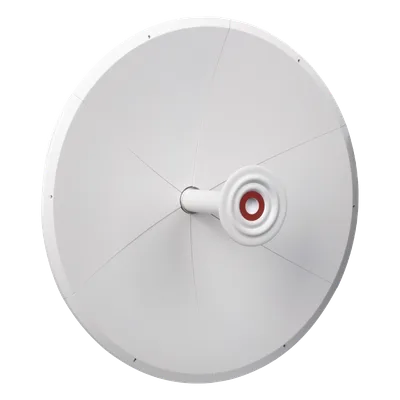

La TXPD34B5X es una antena direccional de alto rendimiento diseñada específicamente para integración con radios de las series C5x, B5x, C6x y B6x. Incorpora guía de onda para preservar la integridad de la señal y minimizar pérdidas en transmisión. Ofrece ganancia líder de 34 dBi con doble polarización y aislamiento de 35 dB, ideal para enlaces punto a punto exigentes. Su construcción robusta soporta condiciones climáticas extremas y su diseño compacto facilita la instalación en infraestructura existente.
Características principales
- Guía de onda integrada para máxima integridad de señal y mínima pérdida en transmisión
- Ganancia de 34 dBi con relación frontal/trasera > 35 dB
- Doble polarización con aislamiento de 35 dB
- Ancho de haz de 5° horizontal y vertical
- Rango de frecuencia de 4.9 a 6.5 GHz
- Operación en temperaturas de -40°C a +70°C
- Diseño compacto de 6.5 kg para montaje simplificado
Especificaciones técnicas
Rendimiento de RF
Rango de frecuencia: 4.9 – 6.5 GHz
Ganancia: 34 dBi
Relación F/B: > 35 dB
Polarización: Dual (H/V)
Aislamiento de polarización: 35 dB
Ancho de haz: 5° (horizontal y vertical)
Ganancia: 34 dBi
Relación F/B: > 35 dB
Polarización: Dual (H/V)
Aislamiento de polarización: 35 dB
Ancho de haz: 5° (horizontal y vertical)
Físico y mecánico
Longitud: 3 ft (0.9 m)
Peso: 6.5 kg
Rango de mástil/torre: 30 – 80 cm de diámetro
Montaje: Incluido
Peso: 6.5 kg
Rango de mástil/torre: 30 – 80 cm de diámetro
Montaje: Incluido
Ambiental y compatibilidad
Temperatura de operación: -40°C a +70°C
Compatibilidad: C5x, C6x, B5x, B6x
Conector: Directo a radios serie C5x/C6x/B5x
Compatibilidad: C5x, C6x, B5x, B6x
Conector: Directo a radios serie C5x/C6x/B5x
