Descripción

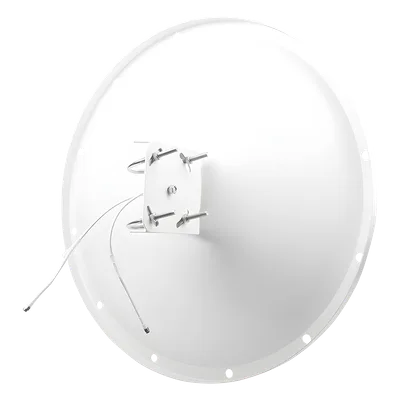

Antena direccional de alto rendimiento diseñada para aplicaciones de backhaul inalámbrico y enlaces punto a punto en bandas extendidas de 4.8 a 6.5 GHz. Integra polarización dual configurable en orientación vertical/horizontal o ±45°, permitiendo adaptación a distintos escenarios de interferencia y requerimientos de diversidad. Su ganancia de 28 dBi y apertura de haz de 7° proporcionan un patrón de radiación concentrado que maximiza la distancia de enlace hasta 20 km en condiciones óptimas. La construcción mecánica soporta vientos de hasta 200 km/h, garantizando estabilidad estructural en instalaciones expuestas. Incluye jumpers RF con conectores SMA-Macho Inverso para facilitar la conexión directa con radios compatibles, reduciendo pérdidas de inserción adicionales.
Características Generales
- • Rango de frecuencia: 4.8 – 5.1 GHz / 5.1 – 6.5 GHz
- • Ganancia: 28 ± 1 dBi
- • Distancia operativa máxima: 20 km (12.4 mi)
- • Distancia promedio: 15 km (9.3 mi)
- • Polarización: V/H o ± 45°
- • Apertura de haz V/H: 7°
- • Relación de ganancia frontal/trasera: > 28 dB
- • Aislamiento: > 20 dB
- • VSWR: ≤ 1.5:1; máx. 2.0
- • Máxima potencia por puerto: 50 W
- • Impedancia: 50 Ω
- • Resistencia al viento: 200 km/h (124.3 mph)
Desempeño
- Ganancia: 28 ± 1 dBi
- Apertura de haz: 7° V/H
- F/B ratio: > 28 dB
- Aislamiento: > 20 dB
- VSWR: ≤ 1.5:1 (máx. 2.0)
- Potencia máxima: 50 W
- Impedancia: 50 Ω
Físicas / Eléctricas
- Dimensiones: φ 0.6 m
- Peso: 2.5 kg
- Color: Blanco

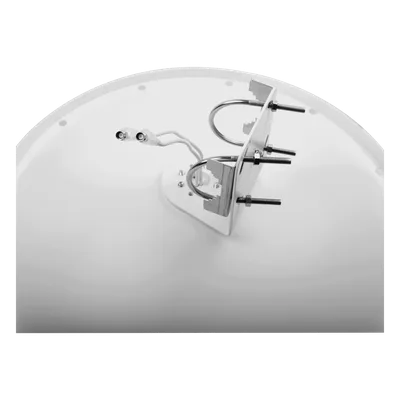

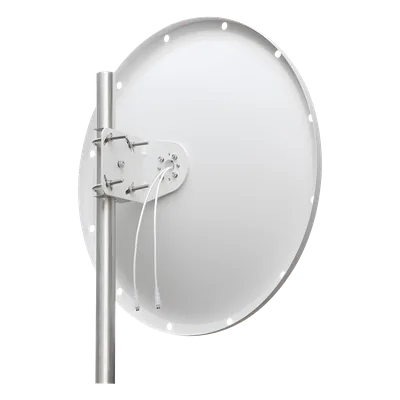

- Montaje: Poste 30 – 70 mm
- Conectores: 2x SMA-Macho Inverso
- Temperatura: -55 a 70°C
- Resistencia viento: 200 km/h

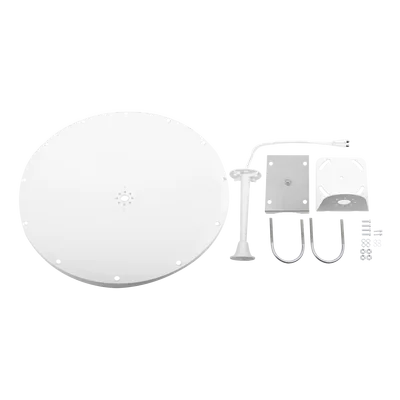

Contenido del Paquete
- • Antena direccional TXPD486528SMA
- • Jumper con conector SMA-Macho Inverso
- • Kit de montaje para torre o mástil (poste 30-70 mm)
