Descripción

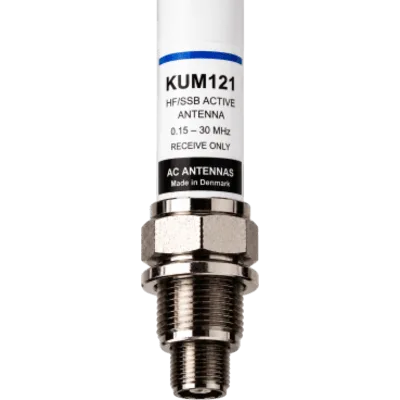

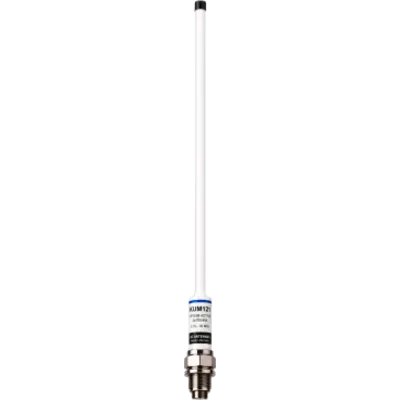

La antena activa de recepción HF/SSB es un sistema diseñado para instalaciones marinas, costeras y terrestres que demandan cobertura continua en el rango de 0.15 a 30 MHz. Su arquitectura activa integra un amplificador de bajo ruido con figura de 10 dB, asegurando una recepción sensible y estable en entornos de alta densidad espectral. El diseño presenta puntos de intercepción de tercer y segundo orden superiores a +28 dBm y +50 dBm respectivamente, preservando la linealidad e inmunidad a la intermodulación. Construida en fibra de vidrio y certificada con protección IP68, soporta temperaturas extremas de -40°C a +60°C y vientos de hasta 200 km/h, garantizando operatividad prolongada en condiciones severas. Su alimentación de 9 a 12 VDC con un consumo de 35 mA y una salida máxima de 10 dBm facilitan su integración con equipos receptores estándar.
Características Generales
- Antena activa de recepción HF/SSB con cobertura omnidireccional de 0.15 MHz a 30 MHz
- Ancho de banda útil de 29.85 MHz e impedancia de 50 Ohm
- Amplificador de bajo ruido con figura de ruido de 10 dB
- Alta linealidad: IP3 > +28 dBm e IP2 > +50 dBm
- Operación estable de -40°C a +60°C y resistencia al viento de 200 km/h
- Alimentación 9 – 12 VDC con consumo de 35 mA y salida máxima de 10 dBm
- Construcción en fibra de vidrio con protección IP68
- Longitud de 1.26 m (4.10 ft)
Desempeño
- Rango de frecuencia: 0.15 – 30 MHz
- Ancho de banda útil: 29.85 MHz
- Figura de ruido: 10 dB
- IP3: > +28 dBm
- IP2: > +50 dBm
- Impedancia: 50 Ohm
- Salida máxima: 10 dBm
Físicas / Eléctricas
- Alimentación: 9 – 12 VDC
- Consumo: 35 mA
- Protección: IP68
- Material: Fibra de vidrio
- Longitud: 1.26 m (4.10 ft)
- Rango térmico: -40°C a +60°C
- Resistencia al viento: 200 km/h
Contenido del Paquete
- No especificado en la documentación técnica disponible
