Descripción
Anclaje químico de cápsula diseñado para instalaciones estructurales en hormigón de calidad C20/25 no fisurado. El sistema utiliza una ampolla de vidrio que contiene resina epoxi acrilato, activada durante la instalación mediante la rotación del espárrago roscado. Ofrece homologación ETA 08/0350 opción 8 para cargas estáticas y cuasi-estáticas certificadas, con resistencia a tracción de 22,2 kN. La versatilidad de materiales incluye acero galvanizado (cincado ≥ 5 µm) clase 5.8 y acero inoxidable A2-70 o A4-70, permitiendo adaptación a entornos con distintos niveles de exposición corrosiva. El rango térmico extendido de -40°C a +80°C garantiza desempeño en condiciones climáticas extremas.
Características Generales
- • Tipo: Anclaje químico con cápsula de resina epoxi acrilato
- • Material base: Hormigón de calidad C20/25 no fisurado
- • Homologación: ETA 08/0350 opción 8
- • Resistencia a tracción: 22,2 kN
- • Rango de temperatura: -40°C a +80°C
- • Compatibilidad métrica: M8 a M24
- • Par de instalación: 40 Nm
- • Aplicación: Cargas estáticas y cuasi-estáticas
Desempeño
- Resistencia a tracción: 22,2 kN
- Tipo de carga: Estática y cuasi-estática
- Rango térmico: -40°C a +80°C
- Homologación: ETA 08/0350 opción 8
- Par de instalación: 40 Nm
Físicas y Eléctricas
- Profundidad de taladro: 110 mm
- Diámetro de cápsula: 13 mm
- Longitud de cápsula: 95 mm
- Diámetro de paso de placa: 14 mm
- Diámetro de broca: 14 mm

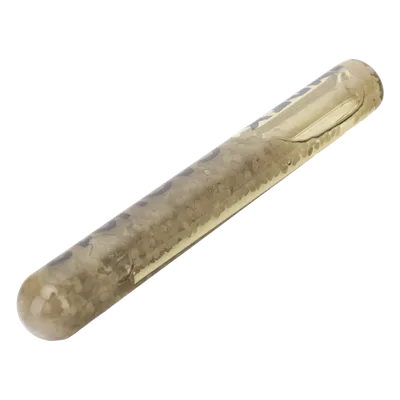

- Material de cápsula: Ampolla de cristal con resina epoxi acrilato
- Espárrago: Acero clase 5.8 cincado (≥ 5 µm), A2-70 o A4-70
- Arandela: DIN 125 cincada (≥ 5 µm), A2-70 o A4-70
- Tuerca: DIN estándar (especificación completa según configuración)
Contenido del Paquete
- Cápsula de anclaje químico con resina epoxi acrilato
- Espárrago, arandela y tuerca (según especificación de material seleccionada)
