Descripción

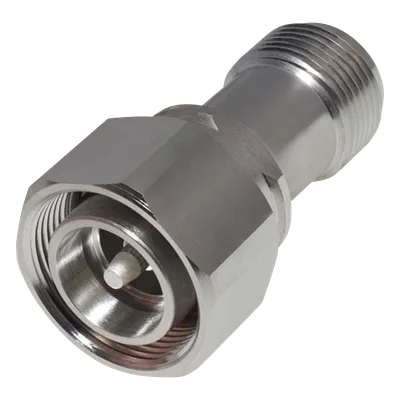

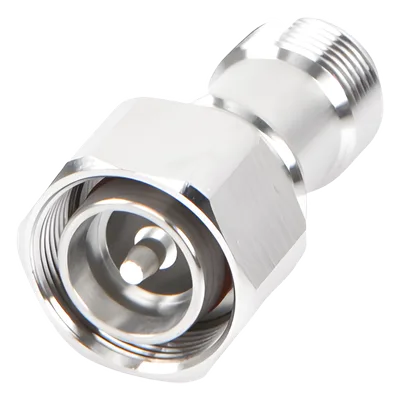

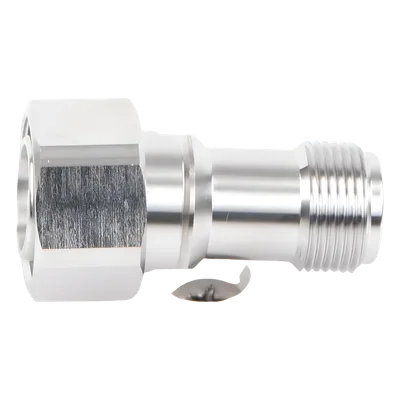

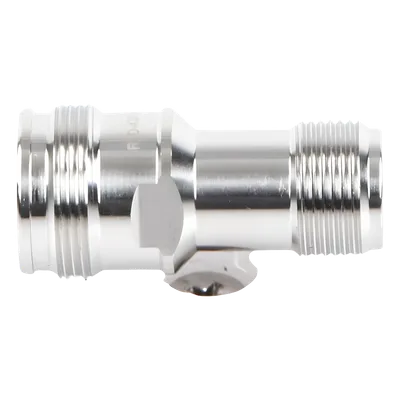

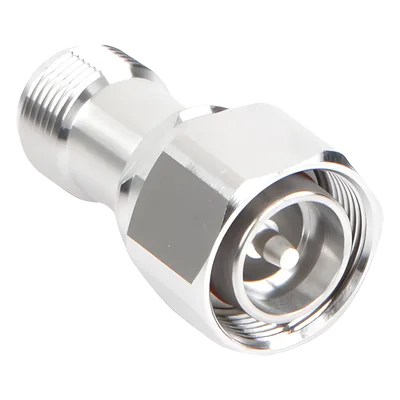

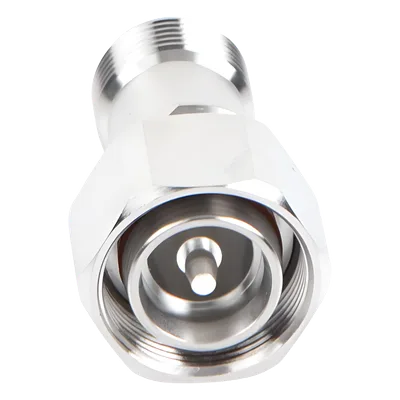

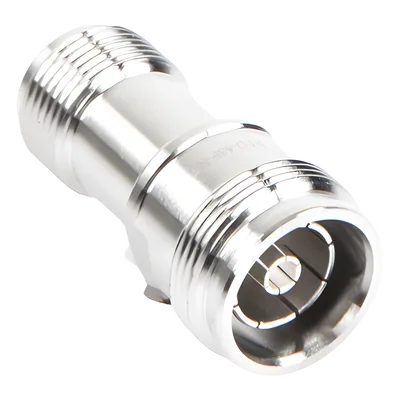

Adaptador en línea diseñado para la interconexión de sistemas RF que requieren la transición entre conectores 4.3-10 macho y N hembra. Con impedancia nominal de 50 ohm, garantiza la continuidad eléctrica y minimiza las pérdidas por desadaptación en infraestructuras de telecomunicaciones. La intermodulación pasiva controlada a ≤ -160 dBc y el VSWR de 1.10:1 hasta 5,500 MHz aseguran el desempeño en aplicaciones de alta densidad espectral, incluyendo estaciones base celulares y distribución de señal en bandas sub-6 GHz. La construcción con cuerpo de bronce blanco tri-metálico, contacto central plateado y aislante de teflón proporciona resistencia mecánica y estabilidad térmica para operación continua en condiciones de campo.
Características Generales
- Tipo de adaptador: 4.3-10 macho a N hembra, montaje en línea
- Impedancia: 50 ohm
- Frecuencia de operación: hasta 5,500 MHz
- VSWR: ≤ 1.10:1 hasta 5,500 MHz
- Intermodulación pasiva (PIM): ≤ -160 dBc
- Cumplimiento RoHS
Desempeño Eléctrico
- Impedancia: 50 ohm
- PIM pasiva: ≤ -160 dBc
- Frecuencia máxima: 5,500 MHz
- VSWR: ≤ 1.10:1 @ 5,500 MHz
Construcción y Materiales
- Cuerpo: bronce blanco (tri-metal)
- Contacto central: plateado
- Dieléctrico: teflón
- Modo de montaje: en línea
- Cumple con RoHS
Compatibilidad y Aplicaciones
- Conector 4.3-10 macho a N hembra
- Sistemas de RF y telecomunicaciones
- Infraestructura celular y wireless
- Distribución de señal en bandas sub-6 GHz
