Descripción

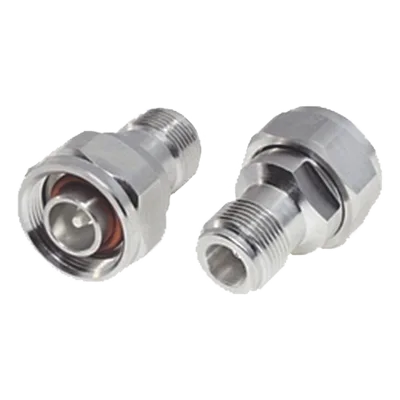

Este adaptador en línea permite la transición entre conectores N hembra y Mini DIN 4.1-9.5 macho en sistemas de RF de alta precisión. Diseñado con impedancia de 50 ohmios, garantiza la integridad de la señal en aplicaciones críticas de telecomunicaciones. Su excepcional nivel de intermodulación pasiva (PIM) de -155 dBc minimiza las distorsiones en entornos con múltiples portadoras. La construcción con materiales premium como bronce blanco, plata y teflón asegura durabilidad y rendimiento óptimo en condiciones de uso intensivo.
- Transición entre interfaces N hembra y Mini DIN 4.1-9.5 macho
- Impedancia 50 Ω para máxima transferencia de potencia
- PIM ≤ -155 dBc para sistemas multicarrier sensibles
- Rango de frecuencia hasta 7.5 GHz
- VSWR ≤ 1.20:1 hasta 3 GHz
- Cuerpo en bronce blanco tri-metal con contacto central plateado
- Aislante dieléctrico de teflón de alto rendimiento
- Material de acoplamiento en acero inoxidable
- No magnético, compatible con entornos sensibles
- Cumplimiento RoHS para aplicaciones reguladas
Conectividad
Conector 1: N hembra
Conector 2: Mini DIN 4.1-9.5 macho
Modo: En línea
Eléctricas
Impedancia: 50 Ω
Frecuencia: Hasta 7.5 GHz
VSWR: ≤ 1.20:1 @ 3 GHz
PIM: ≤ -155 dBc
Materiales
Cuerpo: Bronce blanco (tri-metal)
Contacto central: Plateado
Aislante: Teflón
Acoplamiento: Acero inoxidable (SS)
Características
Magnético: No
RoHS: Cumple
Aplicación: RF de alta precisión
Protección: Diseño robusto
