Descripción

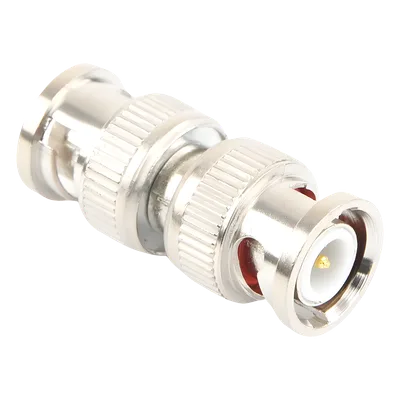

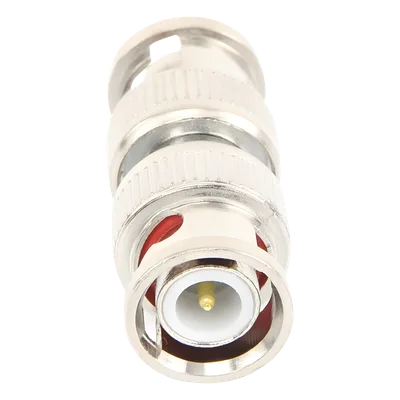

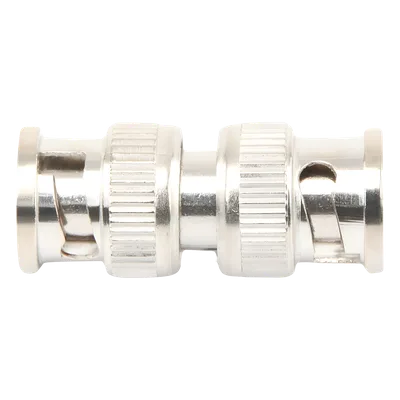

Adaptador tipo barril diseñado para la interconexión directa de cables coaxiales en sistemas de videovigilancia CCTV. Permite la extensión de líneas de video manteniendo la impedancia característica de 75 ohm, minimizando reflexiones y degradación de señal en transmisiones analógicas y digitales de alta definición (HD-TVI, HD-CVI, AHD). La construcción emplea contactos electrodorados sobre base de níquel con aislamiento dieléctrico de PTFE, materiales seleccionados por su estabilidad eléctrica y resistencia a condiciones ambientales variables. Su geometría cilíndrica compacta facilita la instalación en canaletas, gabinetes y puntos de conexión con espacio limitado.
Características Generales
- Tipo de adaptador: Barril, BNC macho a BNC macho
- Impedancia: 75 Ohm
- Modo de montaje: En línea
- Construcción: Níquel, oro, PTFE (politetrafluoroetileno)
- Dimensiones: 13.9 mm de diámetro, 33.6 mm de longitud
- Aplicaciones: Extensión en sistemas CCTV
Desempeño Eléctrico
- Impedancia: 75 Ohm
- Tipo de conexión: Coaxial
- Configuración: BNC macho a BNC macho
Físicas y Materiales
- Diámetro: 13.9 mm
- Longitud: 33.6 mm
- Contactos: Oro sobre níquel
- Aislamiento: PTFE
- Cuerpo: Níquel
Aplicaciones
- Extensión de cable coaxial en CCTV
- Interconexión de cámaras de seguridad
- Conexión de monitores y DVR
- Sistemas de video analógico y HD sobre coaxial
