Descripción
Los acopladores híbridos 2×2 están diseñados para satisfacer las necesidades especializadas del mercado inalámbrico profesional. Se utilizan principalmente para combinar dos operadores inalámbricos en una misma banda operativa en un solo cable de distribución o alimentación de antena, lo que optimiza la infraestructura de red. Esta configuración requiere la terminación de un puerto de salida en 50 Ω, resultando en una pérdida de 3 dB en cada señal. Para aplicaciones en edificios que requieren dos alimentaciones similares, ambas salidas pueden utilizarse simultáneamente eliminando la necesidad de terminación y la pérdida asociada de 3 dB. La serie ha sido diseñada específicamente para sistemas que requieren combinación de señales en todas las bandas inalámbricas desde 350 MHz hasta 2700 MHz.
Características principales
- Rango de frecuencia multibanda: 350-2700 MHz
- Aislamiento entre puertos: hasta 23 dB
- PIM (Passive Intermodulation): -161 dBc (extremadamente bajo)
- Potencia máxima por entrada: 200W
- Conectores tipo 4.3-10 con grado de protección IP65
- VSWR: 1.20:1 en todas las bandas de operación
Especificaciones técnicas

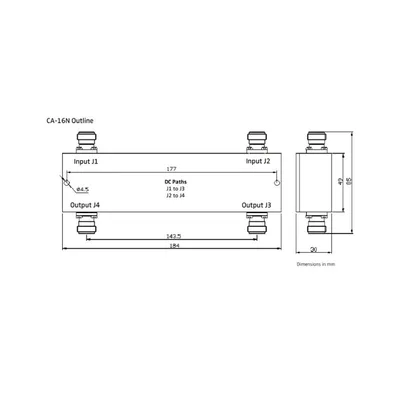

Para terminaciones de bajo PIM compatibles con este acoplador híbrido, consulte la serie TK-20. La serie CA-16 está optimizada para sistemas que requieren combinación de señales en el espectro completo de bandas inalámbricas desde 350 MHz hasta 2700 MHz, incluyendo aplicaciones de operadores múltiples y distribución en edificios.
