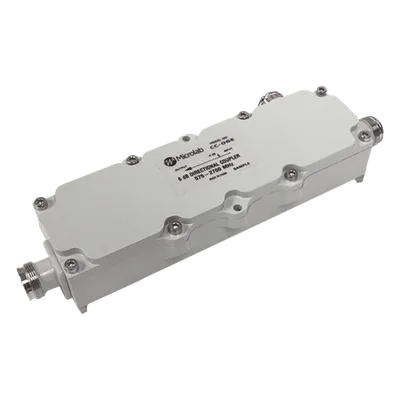

Descripción
La serie CC-XX emplea un diseño de línea de cinta cónica que cubre de 575 a 2700 MHz. Las unidades acoplan una fracción definida de señal con alta directividad y pérdida mínima, optimizando la distribución de señal en redes de acceso de radio distribuido pasivo (D-RAN). El amplio rango de frecuencia habilita aplicaciones con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Gracias a juntas de soldadura mínimas y un dieléctrico de baja pérdida, la pérdida disipativa se reduce significativamente mejorando la confiabilidad operativa.
Características principales
- Diseño de línea de cinta cónica para baja pérdida y alta confiabilidad
- Acoplamiento de 7 dB con alta precisión en todo el rango de frecuencia
- Directividad mínima de 20 dB para separación superior de señales
- Intermodulación pasiva de 161 dBc para señales limpias en entornos densos
- Protección IP67 para operación en condiciones ambientales extremas
- Conector 4.3-10 compatible con instalaciones modernas de infraestructura RF
Especificaciones técnicas
Rango de frecuencia
575 – 2700 MHz
Acoplamiento
7 dB
Pérdida acoplada máxima
1.25 dB
Potencia promedio
300 W
Directividad mínima
20 dB
Intermodulación pasiva (PIM)
161 dBc
Conector
4.3-10
Grado de protección
IP67
Tecnología
Línea de cinta cónica
Aplicaciones
D-RAN, antenas multibanda, cable con fugas, estaciones base
