Descripción

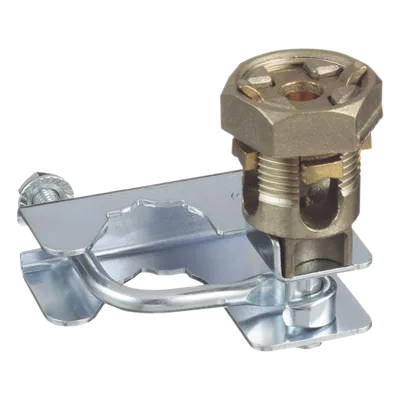

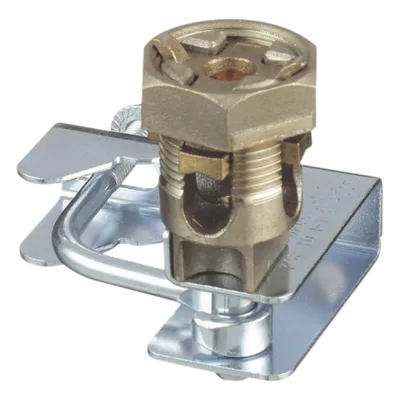

Abrazadera de puesta a tierra diseñada para instalación en infraestructura de piso falso en centros de datos y salas de equipamiento. Permite la conexión de hasta dos conductores con rango de 6 a 1/0 AWG (16-50 mm²) a pedestales estructurales cuadrados de 22 mm (7/8′) o redondos de 25-29 mm (1′ a 1 1/8′). La construcción en bronce garantiza durabilidad en ambientes controlados, mientras que el diseño de cuatro tornillos reduce el tiempo de instalación comparado con soluciones tradicionales. El conector U-bolt captivo mantiene los conductores posicionados durante el apriete, facilitando el trabajo en espacios reducidos bajo piso elevado. Cumple con las normativas TIA-607-A para sistemas de puesta a tierra de telecomunicaciones y la directiva RoHS.
Características Generales
- Adapta hasta dos conductores de 16-50 mm² (6-1/0 AWG)
- Compatible con pedestales cuadrados de 22 mm (7/8′)
- Compatible con pedestales redondos de 25-29 mm (1′ a 1 1/8′)
- Cumple con normas TIA-607-A y RoHS
- Diseño de 4 tornillos para instalación rápida
- Construcción en bronce para mayor durabilidad
- Conector U-bolt captivo que mantiene conductores en su lugar
- Diseñado para unir conductores MCBN (Mesh Common Bonding Network)
- Instalación bajo piso falso en centros de datos
Desempeño
Rango de conductores: 6-1/0 AWG (16-50 mm²)
Capacidad de conductores: Hasta 2 conductores
Aplicación: Instalación bajo piso falso
Función: Unión de conductores MCBN
Físicas / Eléctricas
Dimensiones: 106.4 x 85.9 x 81.0 mm
Material: Bronce
Tipo de pedestal cuadrado: 7/8′ (22 mm)
Tipo de pedestal redondo: 1′ a 1 1/8′ (25-29 mm)
Diseño de fijación: 4 tornillos con U-bolt captivo
Normativas / Certificaciones
Normas: TIA-607-A, RoHS
