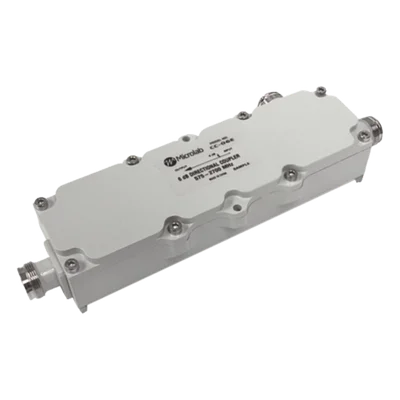

La serie CC-XX de acopladores direccionales emplea un diseño de línea de cinta cónica que cubre un rango ultra amplio de 575 a 2700 MHz. Estas unidades acoplan una fracción definida de señal con alta directividad y pérdida mínima, optimizando la distribución de señal en redes de acceso de radio de distribuidor pasivo (D-RAN). El amplio rango de frecuencia habilita aplicaciones con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Con juntas de soldadura mínimas y dieléctrico de baja pérdida, se ha minimizado la pérdida disipativa y mejorado la confiabilidad operativa.
Características principales
- Acoplamiento preciso de 5 dB con alta directividad mínima de 20 dB
- Rango de frecuencia ultra amplio: 575-2700 MHz
- PIM extremadamente bajo: -161 dBc
- Potencia promedio de 300 W
- Protección IP67 para condiciones ambientales extremas
- Diseño de línea de cinta cónica con mínimas juntas de soldadura
- Dieléctrico de baja pérdida para máxima eficiencia
- Ancho de banda estándar para aplicaciones comerciales de distribución de señales inalámbricas
Especificaciones técnicas
Rango de frecuencia
575 – 2700 MHz
Directividad mínima
20 dB
PIM (Intermodulación pasiva)
-161 dBc
Tecnología de diseño
Línea de cinta cónica
Aplicaciones típicas
- Redes de acceso de radio de distribuidor pasivo (D-RAN)
- Antenas multibanda en estaciones base
- Sistemas de cable con fugas
- Estaciones base inalámbricas comerciales
- Distribución de señales inalámbricas de ancho de banda estándar
