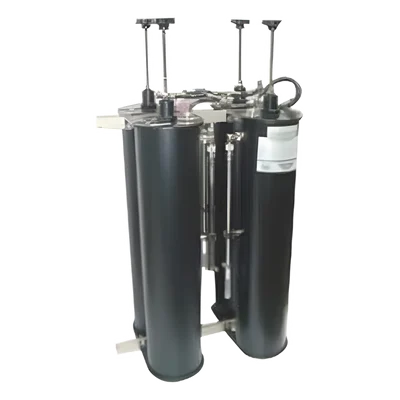

DUPLEXER TX-RX 166-174MHZ 4 CAVIDADES

DUPLEXER TX-RX 166-174MHZ 4 CAVIDADES

Share:

Características Principales

Diseño de 4 cavidades para operación duplex
Frecuencia de operación: 166-174 MHz
Configuración BpBr (Banda Pasante – Banda Rechazada)
Conectores de entrada marcados: ‘Low Freq. Input’, ‘High Freq. Input’ y ‘Antenna’
Cables interconectados entre cavidades con longitud crítica (no deben modificarse)

Requisitos de Instalación

Uso de cable coaxial doblemente blindado (RG-142 o RG-214) para conexiones
Verificar longitud crítica del cable entre transmisor y duplexer
Optimización de longitud de cable puede ser necesaria para adaptación de impedancia
Terminación de puerto de antena con carga de 50 ohm durante ajustes
Uso de aislador de ferrita puede resolver problemas de potencia reflejada

Ajustes de Sintonización

Sintonía de ‘paso’ primero, ‘rechazo’ después
Varilla roscada ajusta frecuencia de paso
Varilla de rexolita ajusta frecuencia de rechazo
Rechazo >80 dB en frecuencias de operación

Procedimiento de Ajuste

16 pasos para ajuste completo
Incluye ajuste de cavidades 1&2 y 3&4
Verificación con analizador de espectro y generador de seguimiento
Procedimientos de pretuneo y ajuste fino

Requisitos de Equipamiento

Analizador de espectro con generador de seguimiento
Carga de 50 ohmios
Cables de conexión de calidad
Herramientas para ajuste mecánico

Consideraciones de Impedancia

VSWR típico: 1.3 a 1.5:1
Impedancia nominal: 50 ohmios
Rango de impedancia aceptable: 33-75 ohmios (VSWR 1.5:1)
Posible necesidad de red de adaptación PI

Síntomas de Mala Adaptación

Radiaciones espurias del transmisor
Potencia de salida errática
Pérdida de inserción anormal
Cambio de potencia reflejada con longitud de cable

Conexiones de Ajuste

Figura 1: Ajuste de paso bajo
Figura 2: Ajuste de paso alto
Figura 3: Ajuste de notches de rechazo

Curvas de Respuesta

Plot 1: Curva de respuesta simétrica
Plot 2: Curva de paso alto
Plot 3: Curva de paso bajo
Plot 4: Curva de rechazo bajo
Plot 5: Curva duplex del lado bajo

Diseño de 4 cavidades para operación dúplex
Frecuencia de operación: 166-174 MHz
Configuración BPBR (Banda Pasante – Banda Rechazada)
Rechazo de 80 dB en frecuencias de operación
VSWR típico de 1.3 a 1.5:1
Impedancia nominal de 50 ohmios
