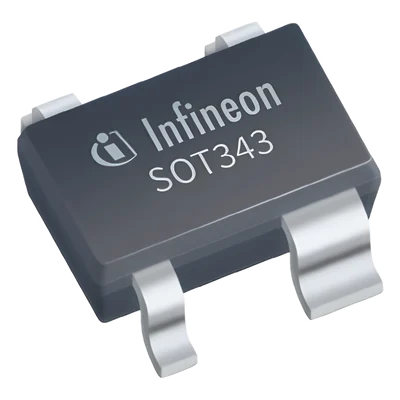

Amplificador linear de RF de alta linealidad diseñado para aplicaciones de comunicación inalámbrica que demandan precisión excepcional. Opera en un rango de frecuencia de 450 MHz hasta 6 GHz, con un punto de intercepción de tercer orden (OIP3) de hasta 40 dBm que garantiza mínima distorsión en señales moduladas complejas. Su figura de ruido de 1.3 dB a 0.9 GHz y 1.5 dB típica asegura la preservación de la integridad de señal en receptores sensibles. El encapsulado SOT-343 de 4 terminales permite integración compacta en tarjetas de radio base y equipos de telecomunicaciones con restricciones de espacio.
Características Principales
- Amplificador linear de alta precisión para RF con ganancia de 15.4 dB
- Rango de frecuencia operativa de 450 MHz a 6 GHz (3.28 ft a 19.69 ft longitud de onda)
- Bajo nivel de ruido para señales limpias en recepción de alta sensibilidad
- Diseño compacto SOT-343 de alta eficiencia energética
- Tecnología enhancement mode pHEMT para rendimiento RF superior
- Consumo optimizado de 54 mA típicos a 5V
Especificaciones Técnicas
Figura de Ruido
1.5 dB
1.3 dB @ 0.9 GHz
Tensión de Operación
5V DC
Rango de Frecuencia
450 MHz – 6 GHz
Paquete
SOT-343
4-lead SC-70
Tecnología
Enhancement Mode pHEMT
Disipación de Potencia
400 mW
Temperatura de Operación
-65°C a 150°C
Resistencia Térmica
130°C/W
Input Return Loss
-13.2 dB
@ 1.9 GHz
Aplicaciones
- Tarjetas de radio para estaciones base (Base Station Radio Card)
- Amplificador de bajo ruido de alta linealidad (LNA) para estaciones base
- Sistemas WLL (Wireless Local Loop)
- Redes WLAN (Wireless Local Area Network)
- Sistemas de comunicación de 450 MHz a 6 GHz
