El LP-GROUND30A-KIT es un kit de tierra física que incluye lo necesario para realizar una instalación de tierra fisica, brindando protección a sus equipos y dispositivos eléctricos. Ideal para aplicaciones residenciales, comerciales e industriales.
Descripcion
- Electrodo LPGROUND30A fabricado en cobre con tratamiento electrolítico para obtener mayor conductividad, baja resistencia y durabilidad en terrenos agresivos.
- La Barra de Union LPBUSMURO brindar puntos de conexión de las diferentes aplicaciones que se desean proteger.
- El Spray LPANTICORROSIVO Brinda protección contra la corrosion a objetos o superficies metálicas.
- El Registro LPREGISTRO7 Brinda un fácil acceso para inspección y mantenimiento preventivo del electrodo de puesta a tierra.
Aplcaciones
- Proporcionar seguridad a las personas.
- Proteger la infraestructura, equipos eléctricos y electrónicos.
- Proteger instalaciones.Garantizar la operación de las protecciones.
- Estabilizar el voltaje.
- Disipar la corriente del rayo.Limitar las sobretensiones transitorias. (Picos de Voltaje).
- Drenar cargas estáticas que presentan las masas metálicas respecto a tierra.

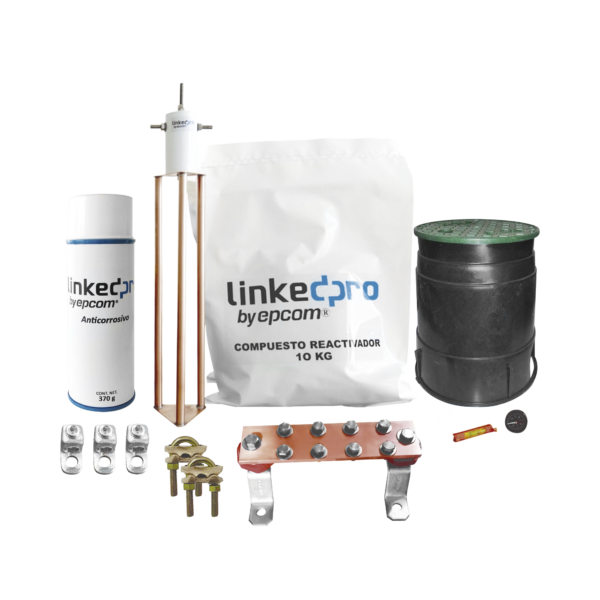

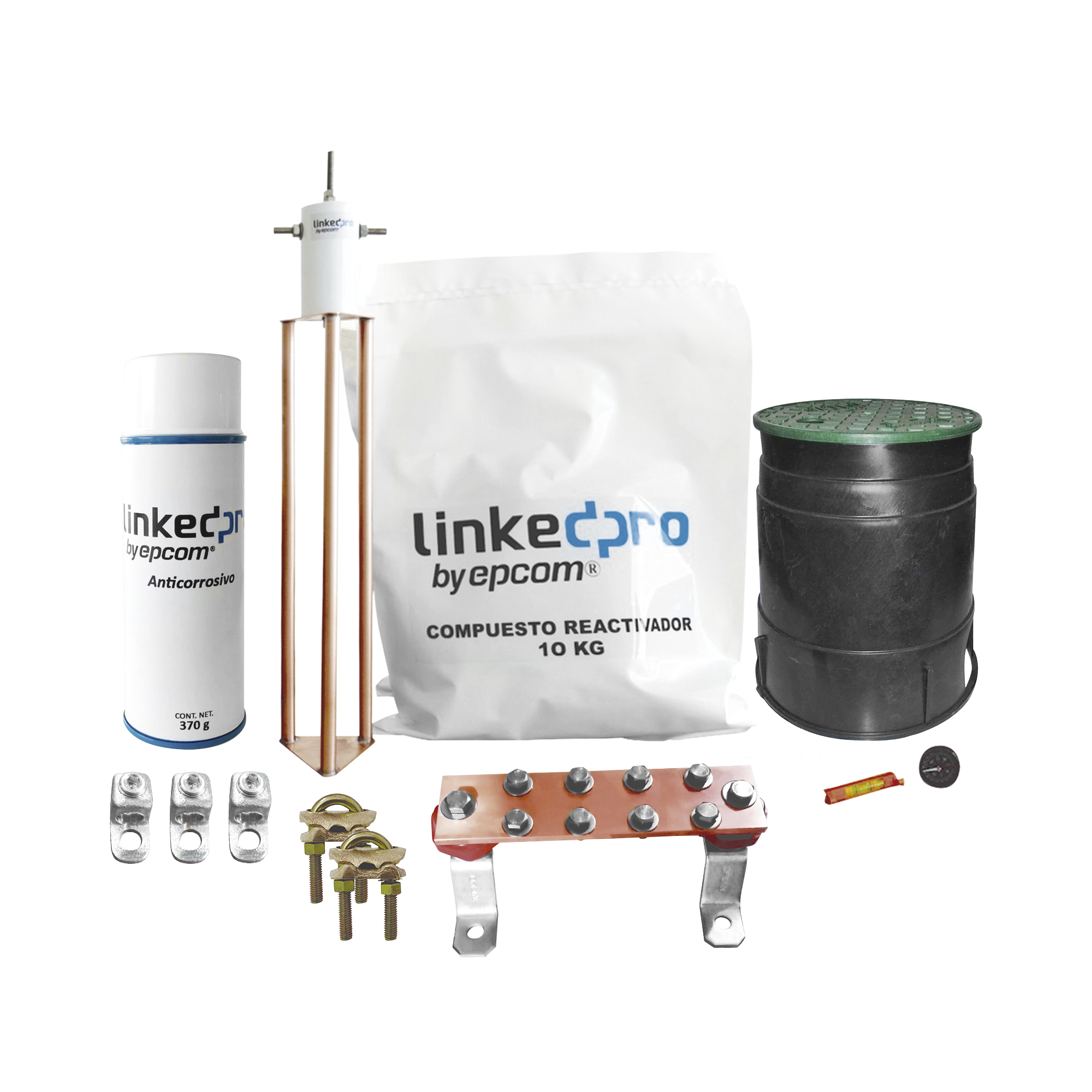

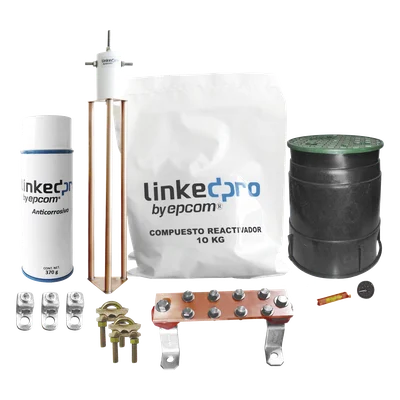

Incluye los siguientes componentes:
| SISTEMA DE PUESTA A TIERRA |
| Cant |
U |
Modelo |
Descripción |
| 1 |
Pza. |
LP-GROUND-30A |
Electrodo para Corriente Máxima de 30 Amp. con Compuesto Mejorador de Terreno. |
| 1 |
Pza. |
LP-BUS-MURO |
Barra de Unión con 1000 A de Capacidad. Incluye Montaje para Muro y Aisladores. |
| 2 |
Pza. |
LP-CV-20 |
Conector Tipo Perro para Varilla 5/8″ a Cable Calibre 4 a 2/0 AWG. |
| 3 |
Pza. |
LP-CB-20 |
Conector Mecánico Tipo Zapata para Bornes de 1/2″ a Cable de Cal. 4 a 2/0 AWG. |
| 1 |
Pza. |
LP-REGISTRO-7 |
Registro de 7 in para Acceso a Pruebas y Revisión de Electrodo. |
| 1 |
Pza. |
LP-ANTICORROSIVO |
Spray de Protección Anticorrosiva y Dieléctrica |
Componentes Recomendados (No Incluidos):
|
Modelo
|
Descripción
|
| SLY-287-GRN |
Cable de Cobre Recubierto THW-LS Calibre 4 AWG 19 Hilos Color Verde |
| SLY-304-GRN |
Cable 10 awg color verde |
| PNL-1/0-L |
Terminal Cal. 8 a 1/0 AWG, Orificio para perno de 5/16″ |
| HUB-TP-10-516 |
Terminal de Ojillo 5/16 in (8 mm)/ Calibre 12-10 AWG |
| HUB-T10-14 |
Terminal de Ojillo para Tornillo de 1/4″ (6 mm) y Calibre 12-10 AWG. |
|
| |
|
|
|
